UMBRA S1D100-16M7 丝杠umbra
扫码获取价格库存技术资料
- 品牌: umbra丝杠是什么牌子
- 分类: S1D系列(直径16-160)
- 类型:
- 属性: UMBRA S1D100-16M7 丝杠umbra，-UMBRA S1D100-16M7 丝杠umbra-UMBRA S1D100-16M7 umbra是什么牌子丝杆 umbra滚珠丝杠的优势 UMBRA S1D100-16M7 意大利umbra丝杠 丝杆，也被称为滚珠丝杆，是一种高效、高精度的机械传动装置。其工作原理是利用一排滚珠在丝杆和螺母之间滚动，实现两者的相对旋转运动。这种设计使得丝杆具有高刚性、低摩擦和长寿命的特点，因此在许多需要精确控制和高速运动的场合中得到广泛应用。 UMBRA S1D1-UMBRA S1D100-16M7 丝杠umbra--UMBRA S1D100-16M7 丝杠umbra-

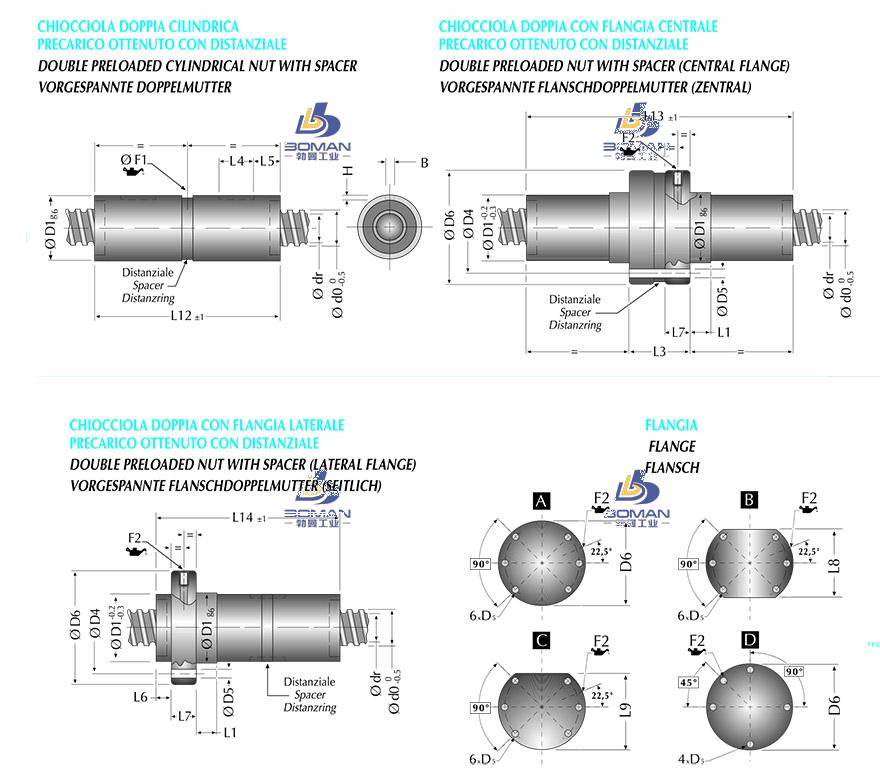

UMBRA S1D100-16M7 丝杠umbra 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 100 |
|
| 导程 | 16 |
|
| 丝杠轴底径 | 92,0 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 9.525 |
|
| 精度等级 | ||
| 螺母直径 | 150 |
|
| 法兰直径 | 202 |
|
| 螺母长度 | 360 |
|
| 螺母安装 | PCD | 176 |
| 额定动负载 | CaN | 263400 |
| 额定静负载 | C0aN | 909700 |
| 有效圈数 | 7+7 |
|
| 法兰盘宽度 | 30 |
|
| 法兰安装孔通孔直径 | 17,5 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 7892 |
UMBRA S1D100-16M7 丝杠umbra此型号部分数据来源于PMI FOIC4008 pmi丝杆等级表
